Проектирование АСУ является первым и необходимым этапом процесса создания системы автоматизации и диспетчеризации. От соответствия проекта реальным потребностям Заказчика зависит успешность функционирования автоматизированной системы в будущем. Многолетний опыт работы позволяет нам предлагать оптимальные решения, отвечающие индивидуальным потребностям заказчика.

Проектирование АСУ включает в себя следующие этапы:
- предпроектное обследование объекта автоматизации (получение необходимой информации по объекту автоматизации);
- разработку технического задания на создание и внедрение АСУ (при его отсутствии у заказчика), в соответствии с ГОСТ 34.602-2020;
- согласования с заказчиком состава комплекта проектной документации;
- разработку проектной документации в соответствии с ЕСКД, ГОСТ 34.201-2020, ГОСТ Р 59793-2021.

Для средних и крупных систем АСУ принято двухстадийное проектирование, Стадия "П" (проект) и "Р" (рабочая документация).

Стадия "Проект" представляет собой основной утверждаемый этап проектирования автоматизированной системы, на основании которого получают основной объем работ по системе и ее принципиальную концепцию. Стадия «П» является воплощением общего технического задания. Именно на данной стадии определяется потенциальная надёжность системы, возможность реализации тех или иных требований и множество других общих характеристик. «Проект» является конкретным техническим воплощением ТЗ и подразумевает общее описание объекта. По сути, Стадия "П" дает полное представление о том, какой будет данная система автоматизации, а следующая стадия проектирования ("Рабочая документация") описывает процесс реализации проекта.

На данной стадии состав проекта для системы автоматизации принимается следующим:

- Ведомость чертежей основного комплекта;
- Ведомость прилагаемых и ссылочных документов;
- Общие данные (пояснительная записка);
- Ведомость основного оборудования;
- Структурная схема комплекса технических средств;
- Структурная схема сетевого взаимодействия;
- Функциональные схемы автоматизации;
- План расположения оборудования;
-Техническое задание смежным системам.

Стадия "Р" разрабатывается на основании утвержденной предыдущей стадии. На данной стадии проводится детализация проекта, которая, в свою очередь, позволит уточнить проектные решения и дойти до уровня учёта мельчайших элементов.
На стадии "Р" разрабатываются следующие документы:

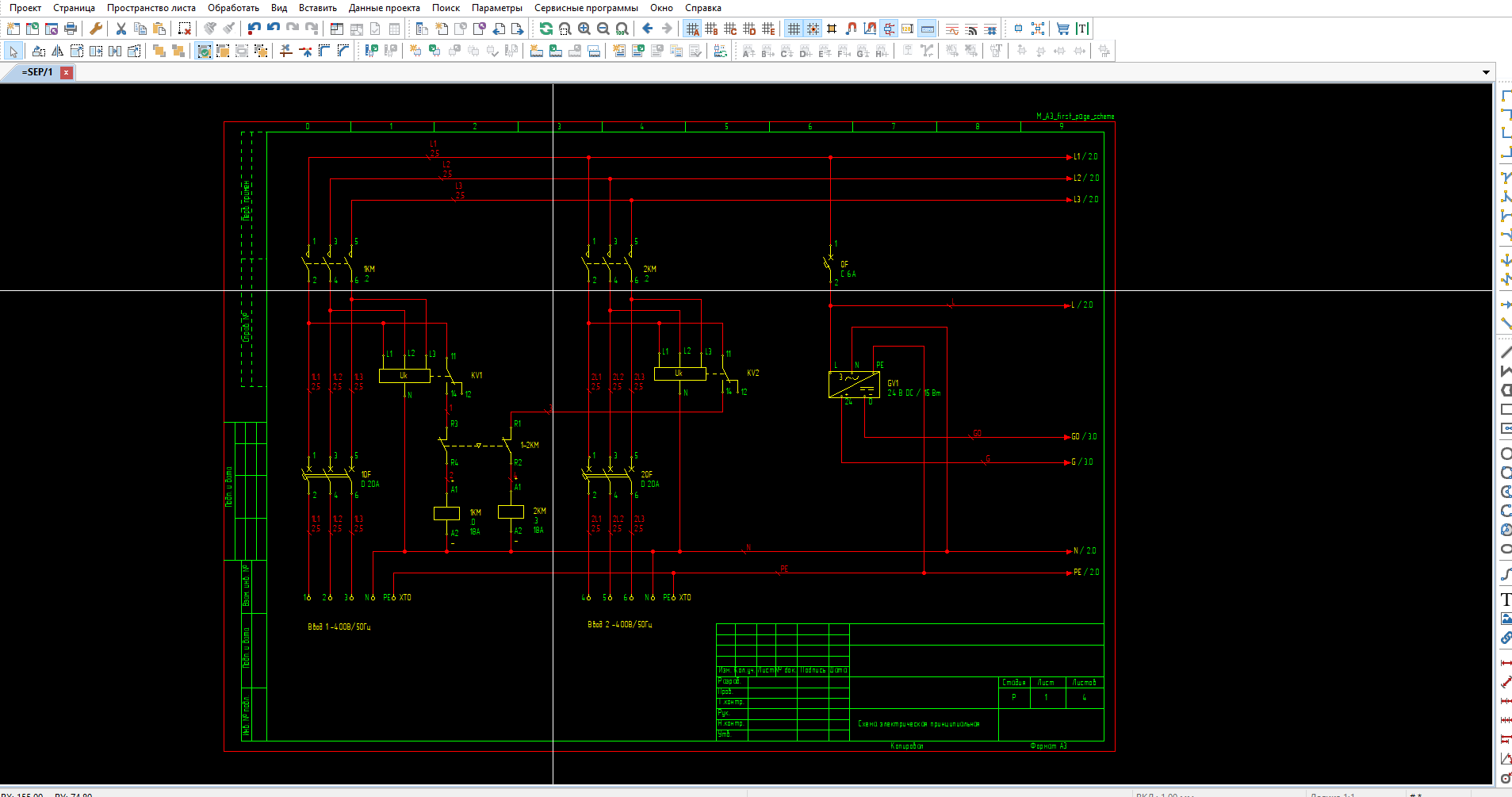

- Схемы электрические принципиальные;
- Однолинейные схемы;
- Схемы (таблицы) подключения внешних проводок;
- Чертеж общего вида;
- Таблица сигналов (Входной и выходной массив данных);
- Спецификация оборудования и материалов;
- Кабельный журнал.

Наши специалисты обладают высокой квалификацией и опытом в разработке проектов по следующим направлениям:

АК (Автоматизация комплексная);
АСДУ/АДИС (Автоматизированная система диспетчерского управления/ Автоматизация и диспетчеризация инженерных систем);
АОВ (Автоматизация систем отопления, вентиляции и кондиционирования);
АЭС (Автоматизация систем электроснабжения);
АЭО (Автоматизация систем электроосвещения);
АВК (Автоматизация систем водоснабжения и канализации);
И другие инженерные системы.
